維特電氣公司解釋
變壓器套管的結構
結構:采用油紙電容器芯子作為主絕緣，利用過纜載流方式和多組壓簧產生的軸向壓緊力實現套管的整體連接和主密封。儲油柜和套管的連接套管采用鑄鋁合金，以減少磁滯和渦流損耗，減少發熱和溫升。
變壓器套管的外絕緣錐形瓷片為直型瓷片，傘狀厚度變薄，使產品外形美觀。傘狀傘仍然可以用來滿足各種污染和絕緣等級和水平的要求。
變壓器套管是變壓器箱外的主絕緣裝置。由于電壓等級不同，絕緣套管有純瓷套管、充油套管和電容套管。那么，變壓器套管有多少種呢？下面維特電氣公司為您詳細介紹變壓器套管分類:
1、樹脂澆注電容器套管
這種套管的主絕緣也是絕緣紙和鋁箔交替纏繞而成的電容器芯子，外面澆注環氧樹脂成為實心絕緣套管。這種套管可用作油氣套管，其上部套在GIS的管道內，兩者之間充有氣體。
2、40kV及以下高電流
變壓器套管
這種套管有導桿式和電容式兩種結構。中型發電機變壓器低壓繞組出口采用導桿式純瓷套管；大型發電機變壓器低壓繞組出線采用電容套管。

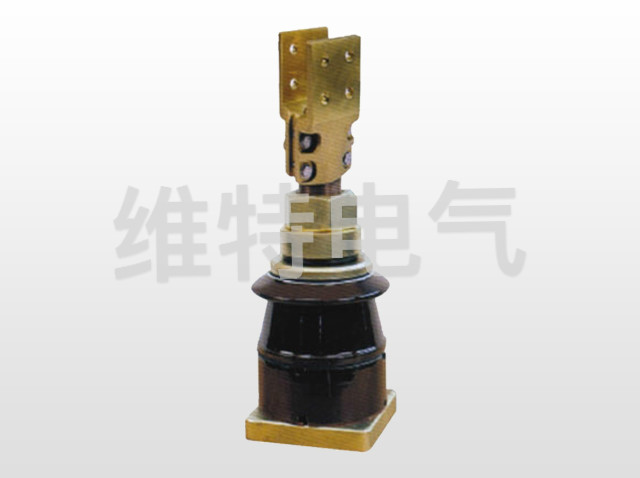

40kV及以下純瓷絕緣變壓器套管
這種套管有導桿式和穿纜式兩種結構。導桿用于變壓器低壓套管；10~20kV高壓出線采用電纜型。
3、66kV及以上油紙電容變壓器套管
這種套管的內絕緣是絕緣紙和鋁箔交替卷繞而成的電容器芯子。絕緣油填充在電容器芯子與瓷套管之間，套管與繞組的連接有導桿式和穿纜式兩種結構。
